SKU: CM-UCT315-214D1-NTN

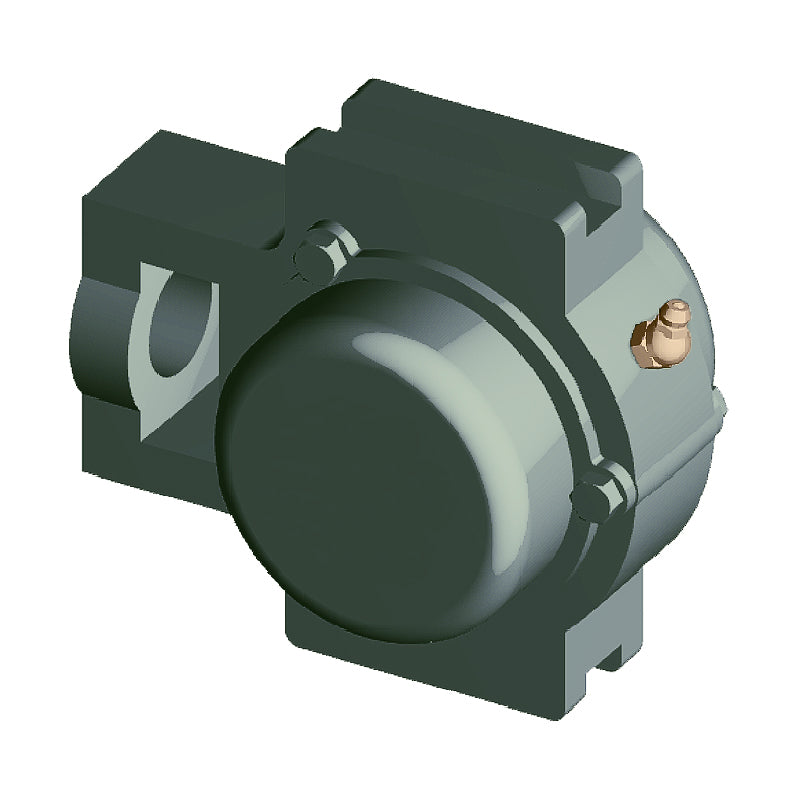

NTN CM-UCT315-214D1 Imperial Cast Iron Take Up Unit with 2-7/8 inch Bore Bearing Unit with Cast Iron Cover - Closed Version - Allow 2-3 Days

NTN CM-UCT315-214D1 Imperial Cast Iron Take Up Unit with 2-7/8 inch Bore Bearing Unit with Cast Iron Cover - Closed Version - Allow 2-3 Days

Out of stock


Return policy

90-Days Free Returns

Learn More

Low cost shipping

International Delivery

Learn More
Description
Technical
--- Dimensions
Shaft diameter 2-7/8 inch
N<sub>1</sub> 1-13/32 inch
L<sub>2</sub> 1-1/16 inch
H<sub>2</sub> 5-3/16 inch
N<sub>2</sub> 3-11/32 inch
N 1-13/16 inch
L<sub>3</sub> 5-29/32 inch
A<sub>1</sub> 1.024 inch
H<sub>1</sub> 7-9/16 inch
H 8-1/2 inch
L 10-5/16 inch
A<sub>2</sub> 2-5/32 inch
A 3-17/32 inch
r 4-1/32 inch
L<sub>1</sub> 6-5/16 inch
B 3.2283 inch
S 1.26 inch
t<sub>2</sub> 3/4 inch
L<sub>4</sub> 10-9/16 inch
A<sub>5</sub> 5-29/32 inch
--- Load rating
Dynamic load C<sub>r</sub> 126 kN
Static load C<sub>0r</sub> 77 kN
Fatigue load limit C<sub>u</sub> 5.55 kN
--- Unit information
Mass 37 lbs
