SKU: CM-UCT313-209D1-NTN

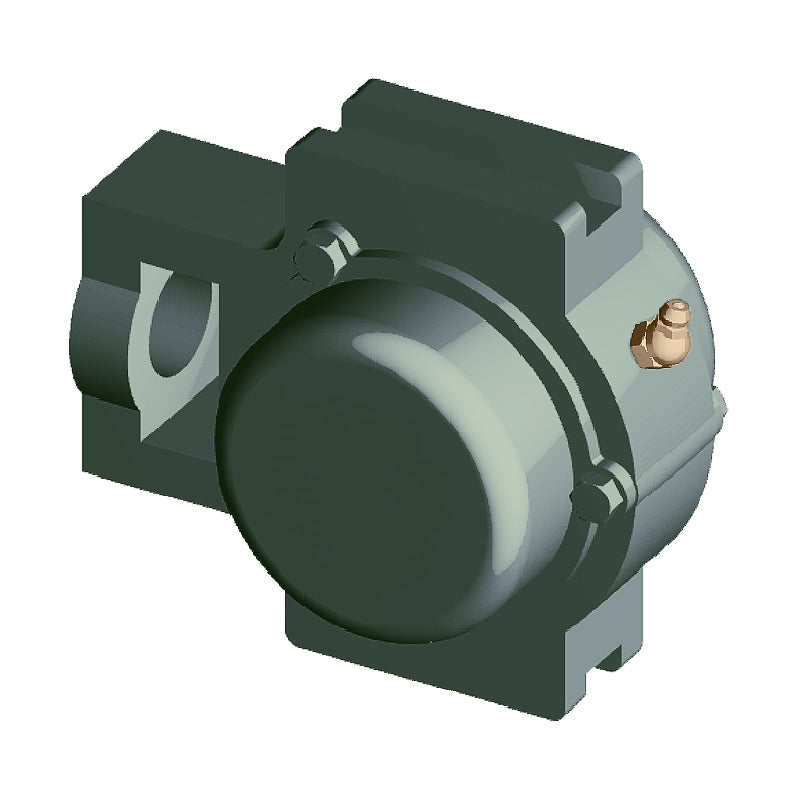

NTN CM-UCT313-209D1 Imperial Cast Iron Take Up Unit with 2-9/16 inch Bore Bearing Unit with Cast Iron Cover - Closed Version - Allow 2-3 Days

NTN CM-UCT313-209D1 Imperial Cast Iron Take Up Unit with 2-9/16 inch Bore Bearing Unit with Cast Iron Cover - Closed Version - Allow 2-3 Days

Out of stock


Return policy

90-Days Free Returns

Learn More

Low cost shipping

International Delivery

Learn More
Description
Technical
--- Dimensions
Shaft diameter 2-9/16 inch
N<sub>1</sub> 1-1/4 inch
L<sub>2</sub> 1-1/16 inch
H<sub>2</sub> 4-9/16 inch
N<sub>2</sub> 2-3/4 inch
N 1-11/16 inch
L<sub>3</sub> 5-9/32 inch
A<sub>1</sub> 1.024 inch
H<sub>1</sub> 6-11/16 inch
H 7-15/32 inch
L 9-3/8 inch
A<sub>2</sub> 1-31/32 inch
A 3-5/32 inch
r 3-5/8 inch
L<sub>1</sub> 5-3/4 inch
B 2.9528 inch
S 1.181 inch
t<sub>2</sub> 3/4 inch
L<sub>4</sub> 9-19/32 inch
A<sub>5</sub> 5-1/2 inch
--- Load rating
Dynamic load C<sub>r</sub> 103 kN
Static load C<sub>0r</sub> 60 kN
Fatigue load limit C<sub>u</sub> 4.6 kN
--- Unit information
Mass 26 lbs
