SKU: CM-UCT312-206D1-NTN

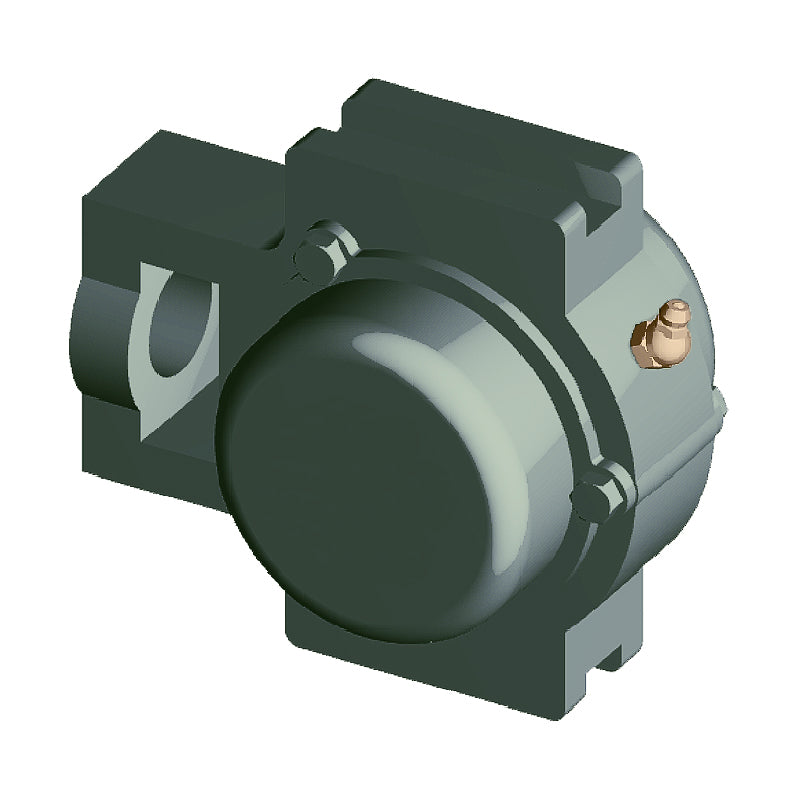

NTN CM-UCT312-206D1 Imperial Cast Iron Take Up Unit with 2-3/8 inch Bore Bearing Unit with Cast Iron Cover - Closed Version - Allow 2-3 Days

NTN CM-UCT312-206D1 Imperial Cast Iron Take Up Unit with 2-3/8 inch Bore Bearing Unit with Cast Iron Cover - Closed Version - Allow 2-3 Days

Out of stock


Return policy

90-Days Free Returns

Learn More

Low cost shipping

International Delivery

Learn More
Description
Technical
--- Dimensions
Shaft diameter 2-3/8 inch
N<sub>1</sub> 1-7/32 inch
L<sub>2</sub> 31/32 inch
H<sub>2</sub> 4-7/16 inch
N<sub>2</sub> 2-25/32 inch
N 1-5/8 inch
L<sub>3</sub> 4-27/32 inch
A<sub>1</sub> 0.866 inch
H<sub>1</sub> 6-19/64 inch
H 7 inch
L 8-21/32 inch
A<sub>2</sub> 1-13/16 inch
A 2-25/32 inch
r 3-11/32 inch
L<sub>1</sub> 5-5/16 inch
B 2.7953 inch
S 1.024 inch
t<sub>2</sub> 5/8 inch
L<sub>4</sub> 8-15/16 inch
A<sub>5</sub> 5-5/16 inch
--- Load rating
Dynamic load C<sub>r</sub> 90.5 kN
Static load C<sub>0r</sub> 52 kN
Fatigue load limit C<sub>u</sub> 4.1 kN
--- Unit information
Mass 22 lbs
